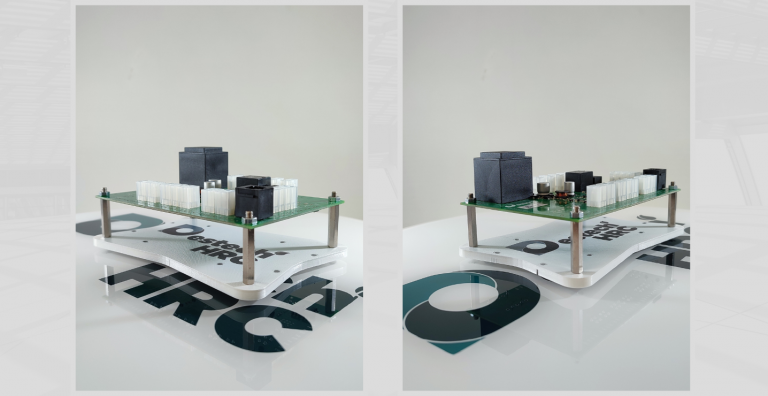

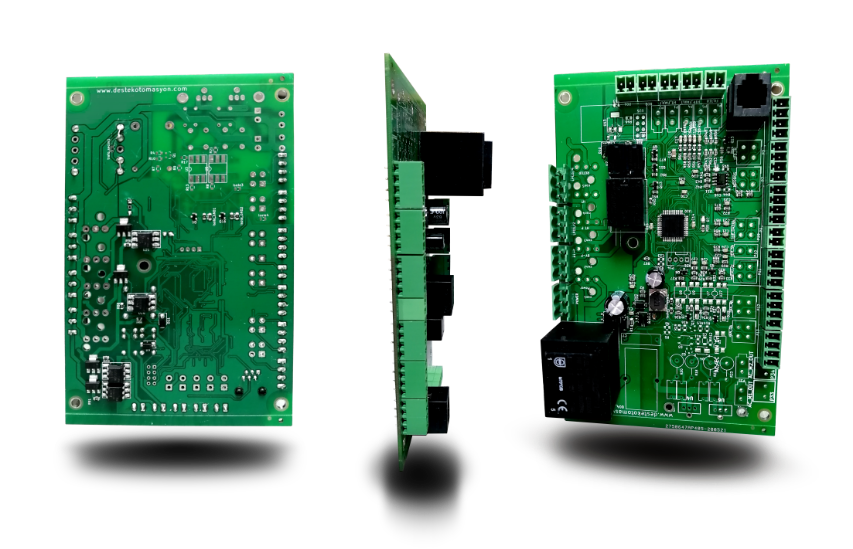

IGK Kontrol Kartı

Isı Geri Kazanım Kontrol Kartı (IGK Kontrol Kartı), microdenetleyici barındıran ve içerisindeki özel yazılımla karmaşık fonksiyonları yönetebilen gömülü sistemdir. Kontrol kartı sensörlerden aldığı bağıl nem, sıcaklık, hava kalitesi gibi verileri işleyerek ortamın ne kadar havalandırılması gerektiğine karar verir. Bu karar doğrultusunda ürettiği sinyalleri motor sürücüye göndererek fanların belirli devir ve zaman aralıklarında çalışmasını sağlar. Isı geri kazanım cihazının enerji tasarrufu ve enerji yönetimi yapmasında önemli bir rol oynamaktadır.

Kullanıcı arayüzleriyle iletişim kurarak; tanımlanmış senaryolar gereği motor sürücüye belirli sürelerde ve belirli sıklıklarda sinyaller gönderir. Destech M2M Ethernet Modülü ile bağlantısı yapıldığı takdirde kontrol kartı tarafından sensör bilgileri toplanır. Bu bilgiler internet erişimi olan bilgisayarlar ya da mobil cihazlar aracılığıyla bir sunucu üzerinden görüntülenebilir. Ayrıca kullanıcı arayüzlerinde olduğu gibi ısı geri kazanım cihazının çalışma senaryoları yönetilebilir, cihazın performans ve servis takibi yapılabilir.

Firmamız tarafından geliştirilmiş olan IGK kontrol kartıyla, bir Isı Geri Kazanım Cihazı’ ndan beklenen tüm fonksiyonların ve ihtiyaçların tamamı karşılanabilmektedir. Müşteri talepleri ve cihazlarda kullanılacak farklı ekipmanların kontrolü için farklı çalışma senaryoları oluşturulmuştur. Kontrol kartının kullanılan sisteme kolay adapte edilmesi için alternatifli kontrol kart opsiyonları mevcuttur. Ayrıca son kullanıcının tercihlerini ve taleplerini karşılamak amaçlı olarak kullanıcı dostu çok çeşitli kontrol panelleri tasarlanmıştır.

Destek Otomasyon Isıtma – Soğutma – Havalandırma sektöründe yenilikçi ve çözüm ortağı olması amacı ürün yelpazesini genişletmektedir. Bu ürün yelpazesinde yer alan ve kendi dizaynı olan IGK kontrol kartını tüm üretici firmaların kullanımına sunmaktadır.

IGK Kontrol Kartı Fonksiyonları

Fan Hız kontrolü, Boost Fonksiyonu, Filtre Fonksiyonu, By-Pass Fonksiyonu, Elektrikli Isıtıcı Kontrol Fonksiyonu, Sulu Tip Batarya Kontrol Fonksiyonu, Donmaya Karşı Koruma Fonksiyonu, Ön Isıtıcı Fonksiyonu, Oda Sıcaklığı Fonksiyonu, BMS Fonksiyonu, Modbus Fonksiyonu, Zaman Fonksiyonu, Log Fonksiyonu, Yangın Fonksiyonu, Çocuk Kilidi Fonksiyonu, Kablosuz Haberleşme ve IoT Fonksiyonu ile IGK Kontrol Kartı farklı çalışma fonksiyonları için elverişli bir sisteme sahiptir.

İnsanların yaşamını çevreleyen çoğu ortak mekan kapalı yerlerden oluşmaktadır ayrıca insanlar bireysel yaşamında da kapalı yerlerde bulunmak zorunda kalmaktadır. Bu durum, Isı Geri Kazanım Sistemleri’ ni daha önemli bir konuma getirmektedir. Destek Otomasyon, farklı çalışma senaryoları ve özellikleri ile Isı Geri Kazanım Kontrol Kartını (IGK Kontrol Kartı) müşterilerine sunmaktadır.

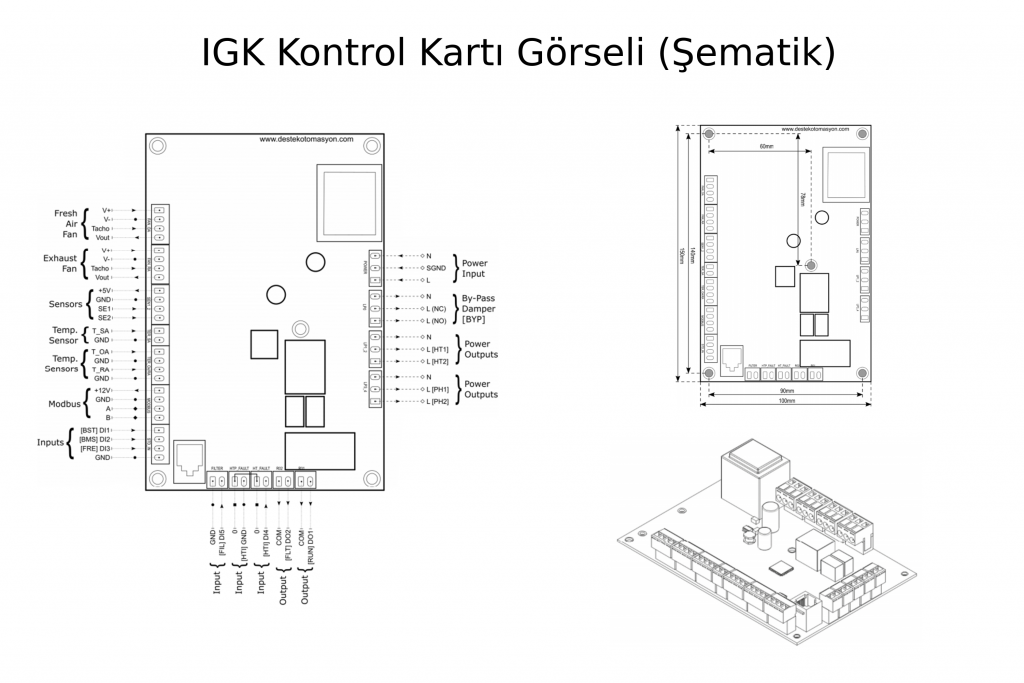

IGK Kontrol KArtı



                                                 Temel Özellikler

Fonksiyon

Tanım

Fan Hız Kontrolü

Cihaz fanlarının hızlarının kontrolünü sağlar.

Manuel: EC ve AC fanların 3 kademe hız kontrolü

Tek fan modu

2 fanın ayrı ayrı hız kontrolü

Otomatik

Nem, CO2 ve farklı sensörler ile

Sabit debi / sabit basınç fonksiyonu

Boost Fonksiyonu

Cihazın fan hızını ihtiyaç halinde, geçici bir süre en hızlı konuma alır.

Manuel: Panel üzerinden

Otomatik: Kontrol kartı üzerinde

Filtre Fonksiyonu

Cihazın filtreleri kirlendiğinde kullanıcıyı uyarır.

Alternatif-1: Zaman bağlı

Alternatif-2: Mekanik

By-Pass Fonksiyonu

By-Pass damperi kontrolünü sağlar.

Rotor Fonksiyonu

Rotor’lu tip ısı geri kazanım eşanjörüne sahip havalandırma cihazlarında, rotor’un motorunu on/off olarak kontrol eder.

Elektrikli Isıtıcı Kontrol Fonksiyonu

Elektrikli son ısıtıcının kademe kontrolünü yapar.

Sulu tip Batarya Kontrol Fonksiyonu

Sulu tip soğutucu veya ısıtıcı/soğutucu bataryanın kontrolünü yapar.

Donmaya Karşı Koruma Fonksiyonu

Isı Geri Kazanım eşanjörünün donma korumasıdır.

Alternatif-1: By-Pass damperi

Alterntaif-2: Fan hız kontrolü

Alternatif-3: Elektrikli ön ısıtıcı kademe kontrol

Ön Isıtıcı Fonksiyonu

Donmaya karşı önlem olarak kullanılan elektrikli ön ısıtıcının kademe kontrolünü yapar.

Oda Sıcaklığı Fonksiyonu

Oda sıcaklığı olarak dönüş havası sıcaklığı veya kontrol paneli sıcaklığının seçilmesini sağlar.

BMS Fonksiyonu

Cihazın merkezi bir birimden basit bir şekilde kontrol edilmesi ve durumun izlenmesini sağlar.

BMS: Cihazı kumandadan bağımsız çalıştırıp/durdurmak.

Run out: “Cihaz çalışıyor” bilgisi almak

Fault out: “Cihaz arıza” bilgisi almak.

Modbus Fonksiyonu

Merkezi otomasyon panelinden veya bilgisayar üzerinden cihazın tüm fonksiyonlarını kontrol eder.

Zaman Fonksiyonu

Cihazın haftalık olarak belirli zamanlarda çalışma konumunun değiştirilmesi veya açılıp kapanmasını sağlar.

Log Fonksiyonu

Cihazın tüm çalışma konumlarının kayıt altına alır.

Yangın Fonksiyonu

Yangın anında cihazın çalışma koşullarını değiştirir.

Çocuk Kilidi Fonksiyonu

Kontrol panelindeki tuşların kullanımını kapatır (tuş kilidi)

Alternatif-1: Manuel

Alterntaif-2: Zamana bağlı

Kablosuz Haberleşme

Kablosuz (RF) kullanıcı panelinin ve kablosuz oda sensörlerinin cihaza bağlantısını sağlar.

IoT Fonksiyonu

Cihazın özelliklerinin internet üzerinden takip edilmesini sağlar.

Servis Ara Yüzü

Cihaz tüm çalışma parametrelerinin ve fonksiyonlarının ayarlanması sağlar.
